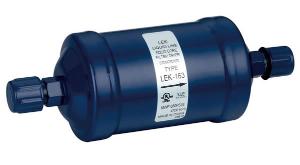

Фильтры-осушители на жидкостную линию предназначены для работы в условиях высокой температуры конденсации, когда возникает необходимость в мощной осушающей системе. Эти фильтры-осушители на жидкостную линию на 80% состоят из цеолита 3A и 20% из активного алюминия. Они используются с хлорфторуглеродными и гидрохлорфторуглеродными хладагентами – R22 и R502, работающими одновременно с маслом и алкилбензолом. Мы предлагаем различные модели фильтров-осушителей на жидкостную линию – фильтры-осушители с твердым сердечником на жидкостную линию серии LEK и фильтры-осушители с твердым сердечником на жидкостную линию серии LDK.
Фильтры-осушители с твердым сердечником на жидкостную линию совмещают функцию фильтрации и осушки, защищая главные части систем охлаждения от загрязняющих веществ. Это гарантирует безопасную и бесперебойную работу оборудования и малый объем технического обслуживания. Фильтры-осушители на жидкостную линию имеют тщательно продуманный дизайн и имеют ряд преимуществ.
Характеристики
1. Автоматические компрессоры осуществляют непрерывную подачу цеолита;
2. Фильтры-осушители кондиционера поглощают воду, кислоты и другие загрязняющие вещества;
3. Движение фильтровальных подушек не порождает вибрацию;
4. Эта серия фильтров сначала осуществляет фильтрацию, потом осушение;
5. Фильтры-осушители устойчивы к воздействию коррозии, благодаря тому, что они полностью покрыты пластиком;
6. Доступно два типа соединения – под пайку ODF или под гайку SAE;
7. Максимальное рабочее давление 4.70МПа/680фунт-сил/кв. дюйм (изб.)
Фильтры-осушители с твердым сердечником на жидкостную линию используют модульную конструкцию, качественный осушитель изготовлен из специальной смеси для защиты систем охлаждения от влаги, кислот, металлов или пыли.
Характеристики
1. Поглощение воды, кислот и других загрязняющих веществ;
2. Фильтры-осушители кондиционеров работают на различных хладагентах – R12, R22, R134A, R407C и R502;
3. Доступно два типа соединения – под пайку ODF и под гайку SAE;
4. Низкие потери давления даже при большом потоке через соединение;
5. Фильтры-осушители на жидкостную линию используют напыленное пластмассовое покрытие, благодаря чему они приобрели высокую коррозионную стойкость;
6. Максимальное рабочее давление: 4.70МПа/680фунт-сил/кв. дюйм (изб.)
Технические параметры фильтров-осушителей на жидкостную линию
*Фильтры-осушители на жидкостную линию серии LEK = Молекулярное сито
*Фильтры-осушители на жидкостную линию серии LDK = Твердый сердечник
| Номер изделия по каталогу | Диаметр соединений (дюймы) под гайку SAE под пайку ODF | Размеры (дюймы) | |||
| A | B | C | |||
| LDK-032 | 1/4 | 4.38 | 3.13 | 1.63 | |
| LDK-032S | 1/4 | 3.88 | 3.13 | 1.63 | |
| LDK-033 | 3/8 | 4.67 | 3.18 | 1.63 | |
| LDK-033S | 3/8 | 4.06 | 3.18 | 1.63 | |
| LDK-052 | 1/4 | 4.81 | 3.69 | 2.64 | |
| LDK-052S | 1/4 | 4.44 | 3.69 | 2.64 | |
| LDK-053 | 3/8 | 5.13 | 3.36 | 2.64 | |
| LDK-053S | 3/8 | 4.50 | 3.36 | 2.64 | |
| LDK-082 | 1/4 | 5.63 | 4.50 | 2.64 | |
| LDK-082S | 1/4 | 5.25 | 4.50 | 2.64 | |
| LDK-083 | 3/8 | 5.94 | 4.44 | 2.64 | |
| LDK-083S | 3/8 | 5.31 | 4.44 | 2.64 | |
| LDK-084 | 1/2 | 6.19 | 4.38 | 2.64 | |
| LDK-084S | 1 /2 | 5.38 | 4.38 | 2.64 | |
| LDK-162 | 1/4 | 6.56 | 5.25 | 2.64 | |
| LDK-162S | 1/4 | 6.19 | 5.25 | 2.64 | |
| LDK-163 | 3/8 | 6.88 | 5.38 | 2.64 | |
| LDK-163S | 3/8 | 6.25 | 5.38 | 2.64 | |
| LDK-164 | 1/2 | 7.06 | 5.31 | 2.64 | |
| LDK-164S | 1/2 | 6.31 | 5.31 | 2.64 | |
| LDK-165 | 5/8 | 7.50 | 5.31 | 2.64 | |
| LDK-165S | 5/8 | 6.56 | 5.31 | 2.64 | |
| LDK-167S | 7/8 | 7.13 | 5.63 | 2.64 | |
| LDK-303 | 3/8 | 9.63 | 8.13 | 3.15 | |
| LDK-303S | 3/8 | 9.00 | 8.13 | 3.15 | |
| LDK-304 | 1/2 | 9.88 | 8.06 | 3.15 | |
| LDK-304S | 1/2 | 9.06 | 8.06 | 3.15 | |
| LDK-305 | 5/8 | 10.31 | 8.06 | 3.15 | |
| LDK-305S | 5/8 | 9.31 | 8.06 | 3.15 | |
| LDK-306S | 3/4 | 9.68 | 8.43 | 3.15 | |
| LDK-307S | 7/8 | 9.88 | 8.38 | 3.15 | |
| LDK-309S | 1 1/8 | 10.12 | 8.50 | 3.15 | |
| LDK-413 | 3/8 | 9.75 | 8.19 | 3.66 | |
| LDK-414 | 1/2 | 10.00 | 8.19 | 3.66 | |
| LDK-414S | 1/2 | 9.90 | 8.19 | 3.66 | |
| LDK-415 | 5/8 | 10.44 | 8.19 | 3.66 | |
| LDK-415S | 5/8 | 9.44 | 8.19 | 3.66 | |
| LDK-417S | 7/8 | 9.88 | 8.38 | 3.66 | |
| LDK-419S | 1 1/8 | 10.38 | 8.56 | 3.66 | |
| - | 7/8 | 15.43 | 13.94 | 3.66 | |
| - | 1 1/8 | 15.75 | 13.63 | 3.66 | |

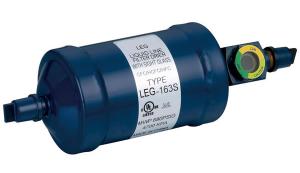

Фильтры-осушители на жидкостную линию со смотровым стеклом, смонтированном на выходе фильтра, используют цеолит 3A, эффективно поглощающий воду. Фильтры-осушители работают на хлорфторуглеродных, гидрохлорфторуглеродных и гидрофторуглеродных хладагентах. Фильтрующий материал осуществляет фильтрацию даже самых мелких загрязняющих веществ и позволяет избежать засорения трубы.
Дизайн фильтров осушителей со смотровым стеклом позволяет значительно снизить объем сварки, минимизировать возможность протечки и сэкономить много времени. Через смотровое стекло техники могут осуществлять контроль рабочего состояния хладагента и устанавливать наличие потоков воздуха, переходящих через трубы конденсатора. Это позволяет эффективно предупреждать образования пузырей хладагента, возникающих в результате аномального падения давления. Встроенный индикатор смотрового стекла поставляет установить степень влажности хладагента с помощью зеленого и желтого цвета.
Характеристики фильтров-осушителей на жидкостную линию со смотровым стеклом
1. Простота установки;
2. Стоимость фильтров со смотровым стеклом для кондиционеров ниже общей стоимости входящих в него деталей;
3. Лаконичный продуманный дизайн фильтров-осушителей на жидкостную линию позволил сократить время монтажа;
4. Использование меньшего числа соединений повысило герметичность фильтра;
5. Фильтры-осушители используют качественные уплотнители и пружинные устройства;
6. Прекрасная водопоглощающая способность;
7. Сравнительно низкое падение давления;
8. Прекрасные фильтрующие характеристики – задержка загрязняющих веществ размером 10 микрон.
9. Использование защитных фитингов с большой площадью входного сечения;
10. Максимальное рабочее давление этих фильтров-осушителей для кондиционеров: 4.70МПа/680фунт-сил/кв. дюйм (изб.)
Технические параметры фильтров-осушителей на жидкостную линию со смотровым стеклом
| Номер изделия по каталогу | Диаметр соединений (дюймы) гайка SAE пайка ODF | Объем (кв. дюймы) | A (дюймы) | B (дюймы) | C (дюймы) |
| 1/4 | 5 | 5.80 | 2.50 | ||
| 3/8 | 5 | 6.18 | |||
| 3/8 | 5 | 5.92 | 4.54 | ||
| 1/4 | 8 | 6.55 | |||
| 3/8 | 8 | 6.93 | |||
| 3/8 | 8 | 6.66 | 5.29 | ||
| 1/2 | 8 | 7.08 | |||
| 1/2 | 8 | 6.73 | 5.29 | ||
| 1/4 | 16 | 7.53 | |||
| 3/8 | 16 | 7.91 | |||
| 3/8 | 16 | 7.65 | 6.27 | ||
| 1/2 | 16 | 8.06 | |||
| 1/2 | 16 | 7.71 | 6.27 | ||
| 5/8 | 16 | 8.31 | |||
| 5/8 | 16 | 8.04 | 6.27 | ||
| 3/8 | 30 | 10.47 | |||
| 1/2 | 30 | 10.62 | |||
| 1/2 | 30 | 10.27 | 8.83 | ||
| 5/8 | 30 | 10.60 | 8.83 | ||
| 7/8 | 30 | 1 1.13 | 8.83 |
