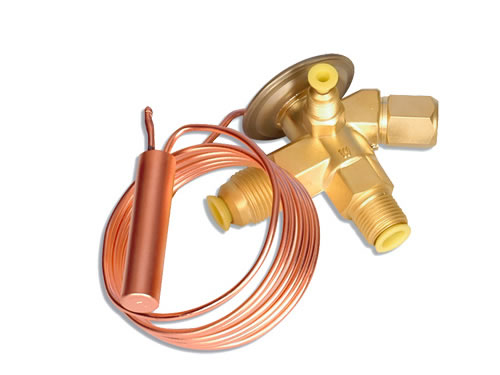

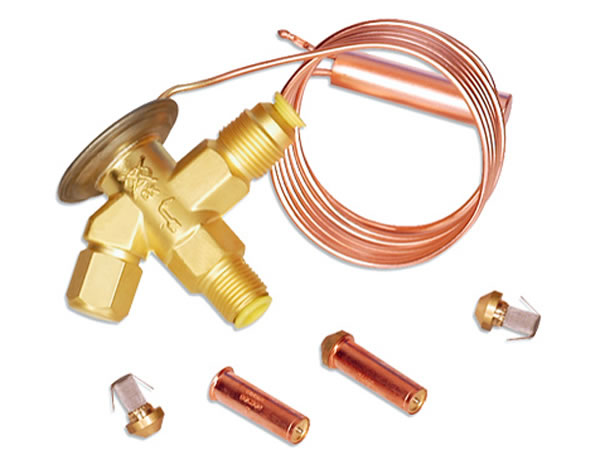

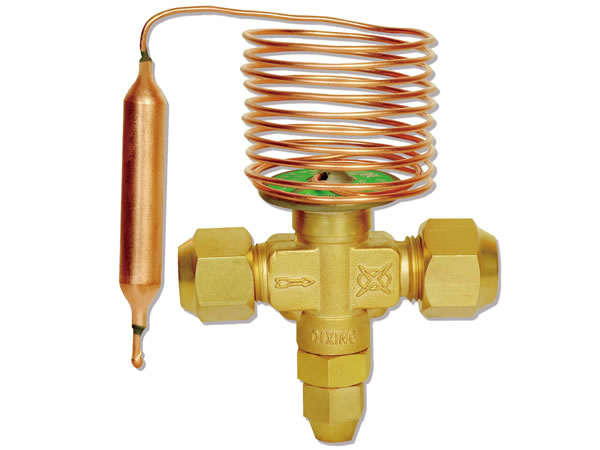

Расширительные клапаны или, как их еще называют, терморегулирующие расширительные вентили (ТРВ) – это стандартные компоненты систем охлаждения и систем кондиционирования воздуха. Они используются для контроля расхода хладагента по его перегреву на выходе из испарителя.
Холодильные клапаны иногда применяются как измерительные устройства. Они используют сменные сердечники клапана и полнопроходные отверстия, которые обеспечивают бесперебойную и эффективную работу расширительных клапанов.
Характеристики
1. Полнопроходные отверстия позволяют избежать падения давления, замедляют и смягчают воздействие твердых частиц в потоке клапана;
2. Пластина клапана использует раздельную конструкцию;
3. Открытие и закрытие требует низкого момента трогания, вызывает малый износ клапана;
4. Детали между пластиной и седлом клапана герметизированы с помощью гибкого или металлического уплотнения;
5. Регулярное добавление герметизирующих жиров гарантирует надежное уплотнение клапана.
Технические параметры расширительных клапанов
| Номер изделия по каталогу | Номинальная мощность (кВт) | Диаметр соединений (мм) | ||||||
| Компенсация внутренняя внешняя | R12 | R22R407C | R134A | Вход | Выход | Внешняя уравнительная труба | Капиллярная трубка | |
| 0.81 | 1.28 | 1.01 | 10 | 12 | 6 | 75 | ||
| 1.16 | 1.86 | 1.45 | 10 | 12 | 6 | 75 | ||
| 1.40 | 2.33 | 1.75 | 10 | 12 | 6 | 75 | ||
| 1.74 | 2.83 | 2.18 | 10 | 12 | 6 | 75 | ||
| 2.21 | 3.60 | 2.76 | 10 | 12 | 6 | 75 | ||
| 2.91 | 4.77 | 3.64 | 10 | 12 | 6 | 75 | ||
| 5.81 | 10.00 | 7.26 | 10 | 12 | 6 | 75 | ||
| 10.47 | 17.44 | 13.09 | 10 | 16 | 6 | 75 | ||
| 13.14 | 21.51 | 16.43 | 10 | 16 | 6 | 75 | ||
| 18.37 | 30.23 | 22.96 | 16 | 16 | 6 | 95 | ||
| 31.40 | 53.49 | 39.25 | 16 | 16 | 6 | 95 | ||
| 45.35 | 69.77 | 57.20 | 19 | 19 | 6 | 95 | ||
| 98.84 | 157.00 | 124.50 | 19 | 19 | 6 | 95 | ||
