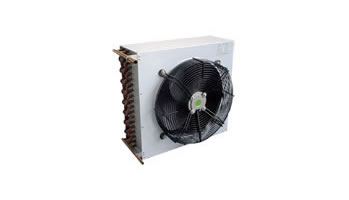

Воздушные конденсаторы серии FN

Воздушные конденсаторы серии FN используют воздушное охлаждение. Они обычно применяются для комплектации холодильного оборудования Leon. Эти воздушные конденсаторы гарантируют бесперебойную работу и повышают производительность Вашего холодильного оборудования.

Мы предлагаем широкий выбор конденсаторов для кондиционеров с воздушным охлаждением: воздушные конденсаторы серии FN, воздушные конденсаторы серии FNS и воздушные конденсаторы серии FNV. Первые две серии используют боковой поток воздуха, последняя серия – верхний поток воздуха. Наши воздушные конденсаторы характеризуются высокой эффективностью использования энергии, долговечностью и надежностью.

Характеристики воздушных конденсаторов серии FN
1. Обшивка из высококачественной стали с пластификацией поверхности устойчива к коррозии и имеет прекрасный внешний вид;
2. Теплообменник использует уникальный дизайн, плотное прилегание медных труб и алюминиевых ребер обеспечивает эффективную передачу тепла;
3. Газонепроницаемость конденсаторов была подтверждена испытаниями под давлением 2.9МПа;
4. Использует несколько хладагентов – R22, R134A, R404A и R407X;

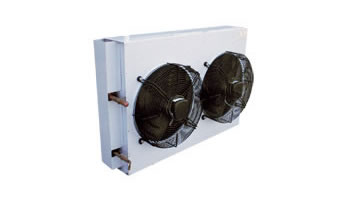

5.Воздушные конденсаторы серии FNS имеют высокую скорость потока воздуха и встроенный низкоскоростной двигатель с относительно низким уровнем шума;

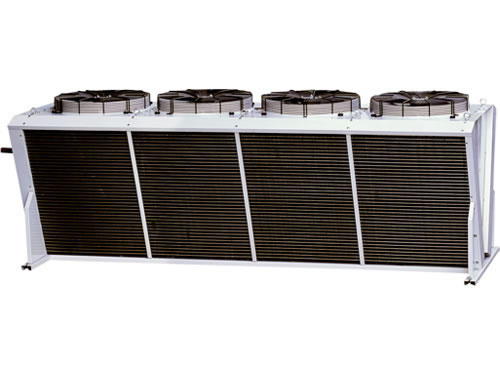

6. Воздушные конденсаторы серии FNV оснащены внешним роторным двигателем и имеют отличные характеристики теплопередачи, высокую эффективность и отлично подходят для работы с крупными конденсаторными агрегатами.

Технические параметры воздушных конденсаторов серии FNL
Номер изделия по каталогу Номинальная мощность
(кВт) 		Площадь охлаждения
(м2)　		 Вентиляторный электродвигатель Присоединительные размеры труб (мм) Габаритные размеры(мм)
Монтажные размеры (мм)
ощность (Вт)
Диаметр (мм)
Объем воздуха (м³/ч)		 вход. выход. A B C D E1
LFN-2 (2X4) 0.6 2 1x35 200 410 220 10 10 320 100 230 270 65
LFN-3.4 (3X4) 1 3.4 1x35 200 410 220 12 12 320 100 230 270 65
LFN-4.4 (3X5) 1.3 4.4 1x60 250 750 220 12 12 370 100 280 325 65
LFN-5.4 (3X6) 1.6 5.4 1x75 300 1350 220 12 12 440 100 330 392 65
LFN-7.0 (4X6) 2 7 1x90 300 1350 220 12 12 440 135 330 390 90
LFN-8.4 (3X8) 2.3 8.4 1x150 350 3100 380 16 12 500 130 430 455 95
LFN-11.5 (4X8) 3.5 11.5 1x150 350 3100 380 16 12 480 180 430 430 145
LFN-15 (4X9) 4.4 15 1x150 350 3100 380 16 12 550 180 480 490 145
LFN-18 (4X10) 5.2 18 1x180 400 4500 380 19 16 590 180 530 530 140
LFN-22 (5X10) 6.4 22 1x180 400 4500 380 19 16 590 180 530 530 140
LFN-25 (4X11) 8.1 25 1x180 400 3000 380 19 16 750 180 680 660 150
LFN-21(3X8) 6.1 21 1x180 300 2700 220 16 12 840 180 430 790 140
LFN-28(4X8) 8.2 28 2x150 350 6200 380 19 16 900 180 430 840 145
LFN-33(5X9) 11.2 33 2x150 350 6200 380 19 16 900 200 480 840 130
LFN-36(4X11) 11.6 36 2x180 400 9000 380 19 16 1015 180 580 950 150
LFN-43(4X13) 14.8 43 2x180 400 9000 380 22 16 1015 180 680 950 150
LFN-48(4X12) 17.5 48 2x180 400 9000 380 22 16 1250 200 630 1172 120
LFN-55(4X14) 19.2 55 2x180 400 9000 380 22 19 1250 200 730 1172 140
LFN-70(4X16) 20.5 70 2x250 450 10360 380 28 19 1250 200 830 1172 120
LFN-80(4X18) 24.4 80 2x250 450 10360 380 28 19 1250 200 830 1172 120
LFN-100(4X22) 29.6 100 4x180 400 18000 380 28 22 1250 200 1130 1172 120
LFN-130(4X27) 38.2 130 4x180 400 18000 380 28 22 1250 200 1380 1172 120
LFN-150(5X26) 47.2 150 4x180 400 18000 380 28 22 1250 250 1330 1240 200
LFN-180(6X26) 54 180 4x180 400 18000 380 35 22 1250 270 1330 1240 200
Технические параметры воздушных конденсаторов серии FNV
Номер изделия по каталогу Холодопроизво дительность (кВт) Площадь (m2) Вентилятор Диаметр присоед. труб (мм) Габаритные размеры (мм) Монтажные размеры (мм)
Мощность
Диаметр
Напряжение
Объем воздуха
Вт мм В(m3/h )		 Вход. Вых. мм мм A B C a b
FNV -70A 22.4 70 2×450 500 380 13000 2×φ22 2×φ16 1455 976 952 1330 896
FNV-105A 33.7 105 2×600 550 380 17400 2×φ22 2×φ16 1455 976 952 1330 896
FNV-140A 44.9 140 2×600 550 380 17400 2×φ22 2×φ16 1455 976 952 1330 896
FNV-175A 55.4 175 2×800 630 380 26000 2×φ28 2×φ22 1755 1050 1050 1630 970
FNV-195A 62.1 195 2×800 630 380 26000 2×φ28 2×φ22 1755 1050 1050 1630 970
FNV-260A 83.2 260 3×800 630 380 39000 2×φ28 2×φ22 2555 1050 1050 2430 970
FNV-295A 93.4 295 3×800 630 380 39000 2×φ28 2×φ22 2555 1050 1050 2430 970
FNV-365A 116.5 365 3×800 630 380 39000 2×φ28 2×φ22 2555 1050 1050 2430 970
FNV-405A 130.0 405 4×800 630 380 52000 2×φ35 2×φ28 3155 1112 1144 3030 1032
FNV-505A 162.0 505 4×800 630 380 52000 2×φ35 2×φ28 3155 1112 1144 3030 1032

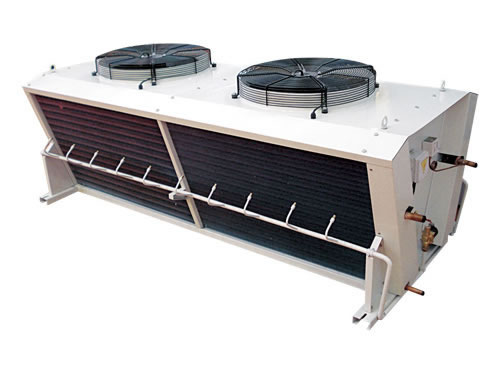

Технические параметры воздушных конденсаторов серии FNP
Номер изделия по каталогу Холодопроизво дительность (кВт) Площадь
м2		 Вентилятор Диаметр присоед. труб (мм) Габаритные размеры (мм) Монтажные размеры (мм) Установка(мм)
Мощность
Напряжение
Объем воздуха (Вт В м3/ч м3/ч )		 Хладагента Газоконденсат Воды A B C a b
FNP-70 22.4 70 2×450 380 13000 2×φ22 2×φ16 3/4дюйм. 0.6 1455 1162 952 1330 896
FNP-105 33.7 105 2×600 380 17400 2×φ22 2×φ16 3/4дюйм. 0.6 1455 1162 952 1330 896
FNP-140 44.9 140 2×600 380 17400 2×φ22 2×φ16 3/4дюйм. 0.6 1455 1162 952 1330 896
FNP-175 55.4 175 2×800 380 26000 2×φ28 2×φ22 3/4дюйм. 0.8 1755 1237 1050 1630 970
FNP-195 62.1 195 2×800 380 26000 2×φ28 2×φ22 3/4дюйм. 0.8 1755 1237 1050 1630 970
FNP-260 83.2 260 3×800 380 39000 2×φ28 2×φ22 1дюйм. 1.1 2555 1237 1050 2430 970
FNP-295 93.4 295 3×800 380 39000 2×φ28 2×φ22 1дюйм. 1.1 2555 1237 1050 2430 970
FNP-365 116.5 365 3×800 380 39000 2×φ28 2×φ22 1дюйм. 1.1 2555 1237 1050 2430 970
FNP-405 130.0 405 4×800 380 52000 2×φ35 2×φ28 1дюйм. 1.4 3155 1300 1144 3030 1032
FNP-505 162.0 505 4×800 380 52000 2×φ35 2×φ28 1дюйм. 1.4 3155 1300 1144 3030 1032

Примечание
1. Эти конденсаторы не имеют орошения водой;
2. Минимальное давление воды должно быть не менее 1.5 бар.
