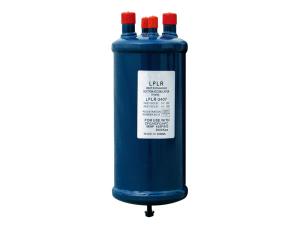

Отделители жидкости оснащены внутренними коленами, позволяющими минимизировать разбрызгивание и способствующими накапливанию масла на дне отделителя жидкости. Эти отделители монтируются на минимально возможном расстоянии от компрессоров и гарантируют их эффективную и бесперебойную работу. Отделительные устройства используют модернизированный дизайн.
Описание
1. Предназначены для работы с хлорфторуглеродными хладагентами, гидрохлорфторуглеродными хладагентами и гидрофторуглеродными хладагентами.
2. Оснащены латунными соединителями.
3. Используют антикоррозионное пластиковое покрытие.
4. Максимальное рабочее давление 3.1МПа/450фунт-сил/кв. дюйм.
Технические параметры отделителей жидкости

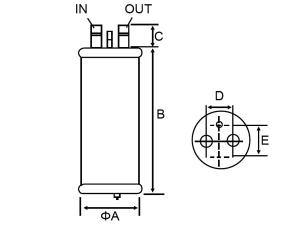

Номер изделия по каталогу | Размер и тип соединения | Размеры (дюймы) | |
A | B | ||
LGLS204 | 1/2 пайкаODF | 4.00 | 8.38 |
LGLS-205 | 5/8 пайка ODF | 4.00 | 10.63 |
LGLS-206 | 3/4 пайка ODF | 5.50 | 10.25 |
LGLS-207 | 7/8 пайка ODF | 5.50 | 12.50 |
LGLS-208 | 1 1/8 пайка ODF | 6.50 | 15.63 |
LGLS-209 | 1 3/8 пайка ODF | 6.50 | 20.63 |
LGLS-210 | 1 5/8 пайка ODF | 6.50 | 22.63 |
Номер изделия по каталогу | Размер и тип соединения | Размеры (дюймы) | |||
A | B | C | D | ||
3/4 ODF | 5.00 | 9.65 | 8.50 | 2.75 | |
7/8 ODF | 5.00 | 9.76 | 8.50 | 2.75 | |
3/4 ODF | 5.00 | 12.76 | 1 1.61 | 2.75 | |
7/8 ODF | 5.00 | 12.99 | 1 1.77 | 2.75 | |
7/8 ODF | 5.00 | 14.65 | 13.39 | 2.75 | |
1 1/8 ODF | 5.00 | 14.80 | 13.39 | 2.75 | |
1 1/8 ODF | 5.00 | 18.39 | 16.93 | 2.75 | |
1 3/8 ODF | 5.00 | 18.43 | 16.93 | 2.75 | |
1 3/8 ODF | 6.00 | 15.24 | 13.74 | 2.94 | |
1 5/8 ODF | 6.00 | 21.89 | 20.28 | 2.94 |
Эти отделители жидкости со встроенным теплообменником предназначены для разделения газа и жидкости в системах отопления, вентиляции и кондиционирования воздуха и системах охлаждения. Они позволяют значительно снизить потери хладагентов. Отделители жидкости используют усовершенствованный дизайн и структуру и имеют множество преимуществ.
Характеристики
1. диаметр сварного соединения от 1/2дюйма до 2-1/8дюйма;
2. диаметр труб от 3/8дюйма до 1-1/8дюйма;
3. антикоррозионное пластиковое покрытие;
4. максимальное рабочее давление: 3.1МПа/450фунт-сил/кв. дюйм.
Технические параметры отделителей жидкости со встроенным теплообменником
Номер изделия по каталогу | Диаметр соединений (дюймы) | Размеры (дюймы) | |||||
Suction Line | Liquid Line | A | B | C | D | E | |
1/2 пайка ODF | 3/8 пайка ODF | 4 | 8.47 | 1.38 | 2.08 | 2.37 | |
5/8 пайка ODF | 3/8 пайка ODF | 4 | 10.83 | 1.38 | 2.12 | 2.37 | |
3/4 пайка ODF | 1/2 пайка ODF | 5.5 | 10.24 | 1.58 | 3.14 | 2.72 | |
7/8 пайка ODF | 1/2 пайка ODF | 5.5 | 12.60 | 1.58 | 3.19 | 2.72 | |
1-1/8 пайка ODF | 5/8 пайка ODF | 6.5 | 15.75 | 1.96 | 3.1 1 | 3.74 | |
1-3/8 пайка ODF | 3/4 пайка ODF | 6.5 | 20.87 | 2.16 | 3.31 | 3.15 | |
1-5/8 пайка ODF | 7/8 пайка ODF | 6.5 | 22.84 | 2.36 | 3.23 | 3.19 |
